单 VLAN 下交换机与路由器连接的理解与疑惑

在学习华为交换机和路由器的实验中，我对单 VLAN 下二层交换机、三层交换机与路由器接口的配置产生了一些疑惑，经过整理和验证，总结如下。

背景

• 网络拓扑包含 PC、交换机以及路由器，路由器作为网关。
• VLAN 只配置了一个。
• 实验目标：保证 PC 能够通过交换机访问路由器，理解 Access 与 Trunk 在单 VLAN 下的行为差异。

疑惑

1. 二层交换机下：
   • 单 VLAN 的情况下，一端分配 VLAN，另一端是否需要配置？
   • 是否可以一端 Access并分配VLAN，另一端不配置也能通信？
2. 三层交换机下：
   • 靠近路由器的端口是否必须 Access？
   • 如果靠近路由器端口配置 Trunk 并允许 VLAN，通过为什么通信失败？
3. 三层交换机下，Trunk 可以承载单 VLAN 吗？为什么单 VLAN 用 Trunk 有时通信不了？

---

实验过程

g0/0/1分配vlan 100

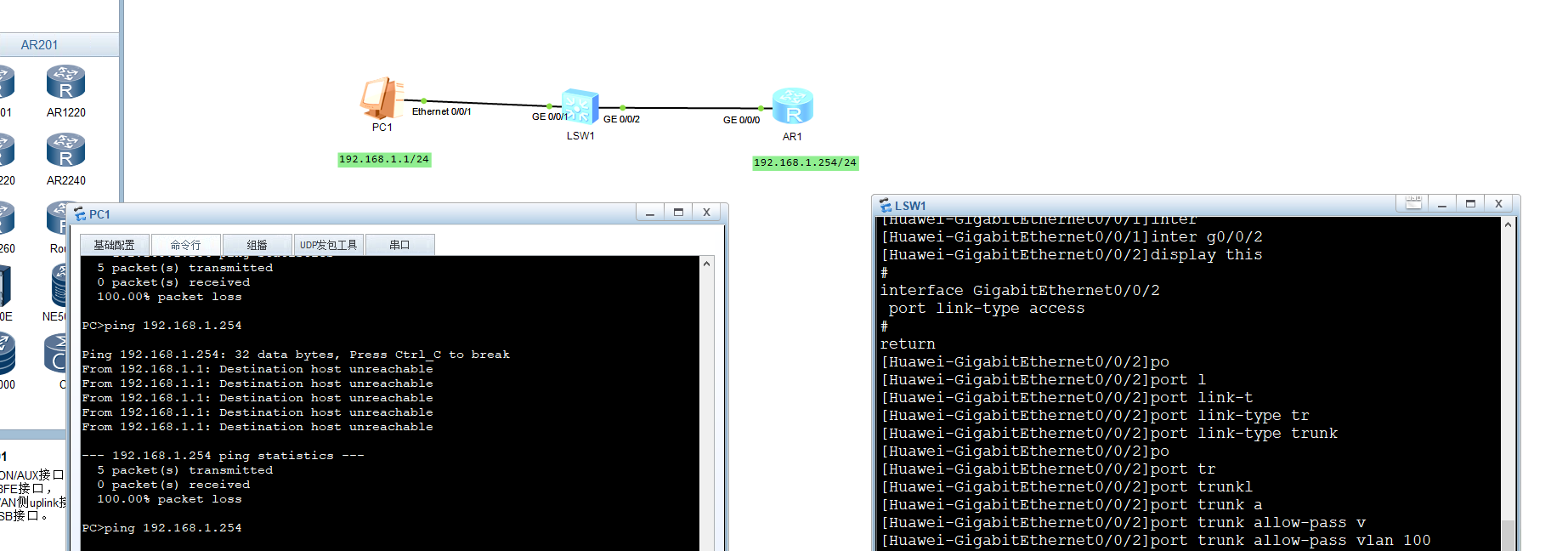

g0/0/2 先设置trunk，运行vlan 100通过

通信失败

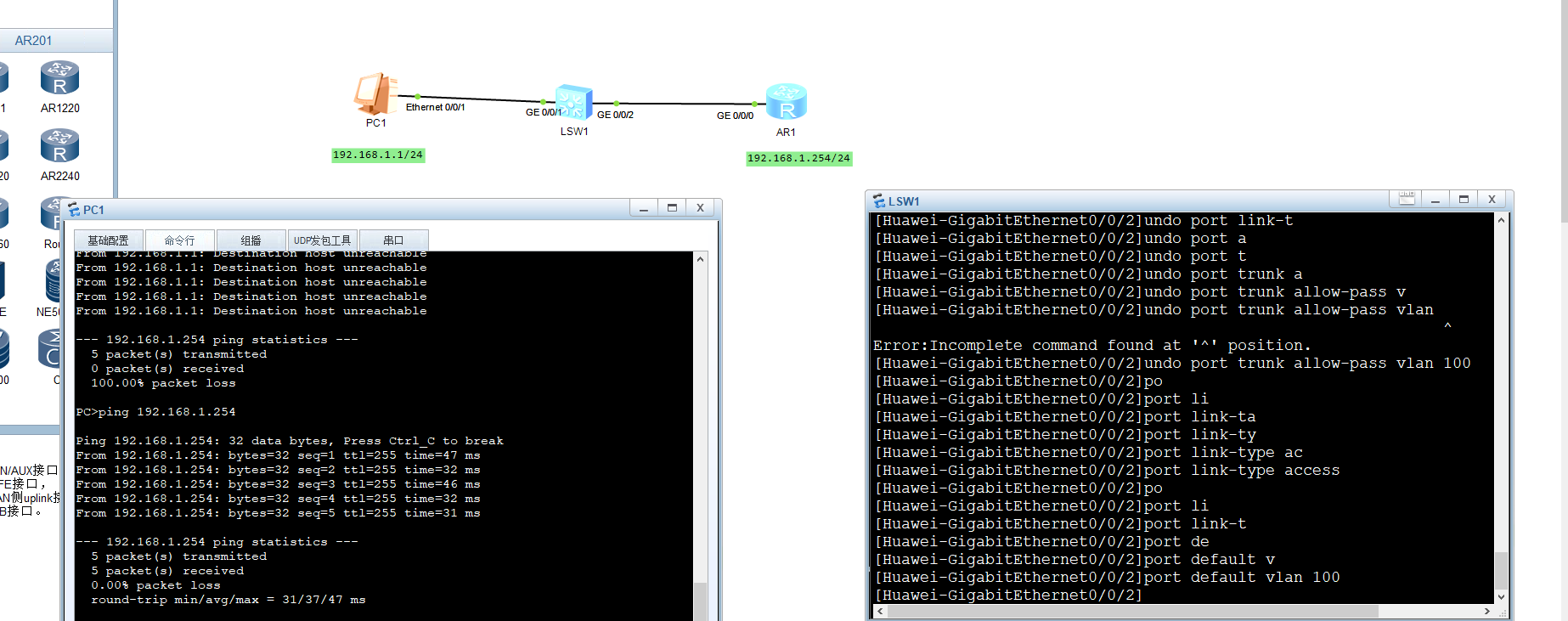

g0/0/2取消trunk 设置access 运行vlan 100通过

通信成功

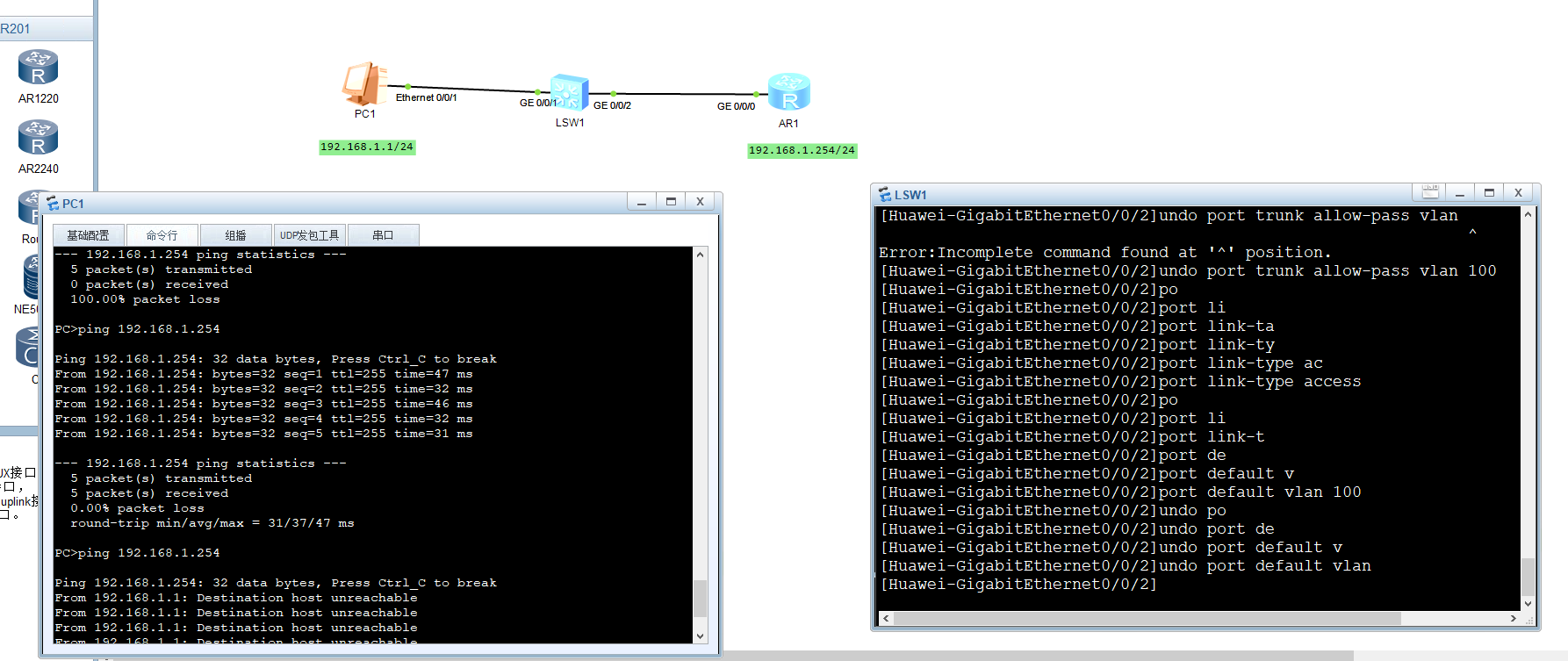

g0/0/2取消运行vlan 100通过

通信失败

---

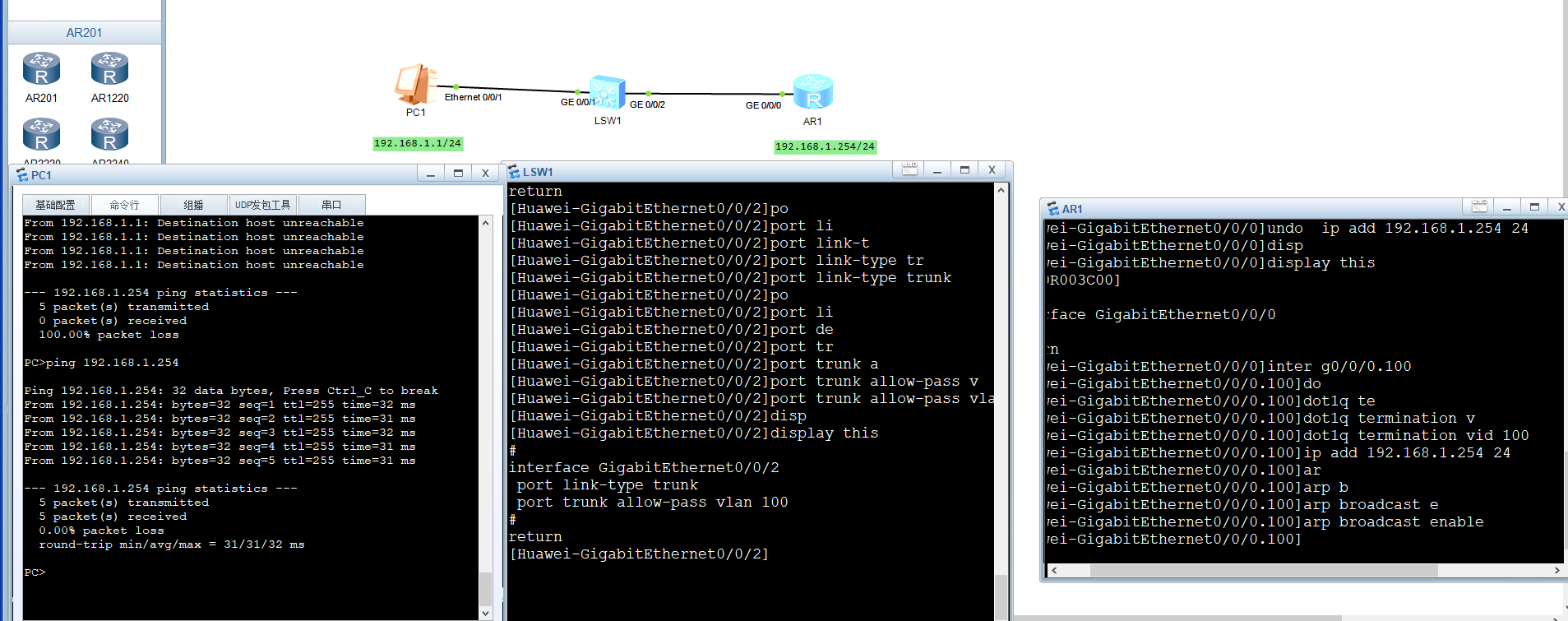

设置单臂路由 g/0/0.100 192.168.1.254/24

g0/0/1分配vlan 100

g0/0/2 设置trunk并运行vlan 100通过后

通信成功

总结

序号	接口	配置	VLAN 状态	通信结果	备注
1	G0/0/1	Access VLAN 100	允许VLAN 100 通过	—	本端口分配 VLAN 100
2	G0/0/2	Trunk	允许VLAN 100通过	❌ 失败	Trunk 未允许 VLAN 或对端未配置子接口，通信失败
3	G0/0/2	Access VLAN 100	允许VLAN 100通过	✅ 成功	改为 Access 后，通信正常
4	G0/0/2	Access VLAN 100	未允许VLAN 100通过	❌ 失败	VLAN 未激活，通信失败
5	G0/0/2	Trunk	允许VLAN 100通过	✅ 成功	配置单臂路由后，G0/0/2 Trunk 可通信

原理分析

1. 二层交换机
   • 单 VLAN 场景下，Access 端口会发送未打标签的原生帧。
   • 另一端如果不配置 VLAN 或仅 Access，只要属于同一 VLAN，就能直接通信。
   • 因此二层交换机对单 VLAN 情况非常灵活。
2. 三层交换机（充当网关）
   • 三层交换机接口本身是三层接口（可配置 IP）。
   • 连接 PC 的端口仍需 Access，并分配到对应 VLAN。
   • 连接路由器的端口：
     • 如果只承载单 VLAN：推荐 Access，发送原生帧，路由器接口直接作为网关。
     • 如果配置 Trunk：交换机会发送带 VLAN 标签的帧，路由器必须配置对应的 dot1q 子接口 才能识别，否则通信失败。
3. 单 VLAN + Trunk 的限制
   • Trunk 本身可以承载单 VLAN，但发送的数据帧是带标签的。
   • 路由器端口如果没有 VLAN 子接口，则无法识别带标签帧。
   • 所以通信失败的原因是 路由器不识别 VLAN 标签，而非 Trunk 本身不可用。

---

总结

1. 单 VLAN 下，二层交换机非常灵活，Access 或 Trunk 都可用，但 Trunk 会打标签。
2. 三层交换机作为网关时，靠近路由器端口使用 Access 更可靠。
3. Trunk 适合多 VLAN 场景，单 VLAN 下使用容易因路由器未配置子接口而通信失败。
4. 本实验加深了我对 VLAN 标签处理、端口类型和单/多 VLAN 场景的理解。

最终总结表格

网络设备/场景	端口类型	VLAN 配置方式	数据帧特性	是否能通信	备注
二层交换机单 VLAN	Access	一端分配 VLAN，另一端可不配置	原生帧（untagged）	✅	灵活，单 VLAN 简单可靠
二层交换机单 VLAN	Trunk	可通过 Trunk 传单 VLAN	带标签帧（tagged）	✅	路由器需支持 VLAN 标签
三层交换机单 VLAN	Access (靠近 PC)	分配 VLAN	原生帧	✅	保持原生帧，PC 可通信
三层交换机单 VLAN	Access (靠近路由)	分配 VLAN	原生帧	✅	路由器直接作为网关
三层交换机单 VLAN	Trunk (靠近路由)	配置 VLAN 通过	带标签帧	❌	路由器未配置 dot1q 子接口时无法通信
