操作系统（一）控制系统启动
实验内容
阅读《Linux 内核完全注释》的第 6 章，对计算机和 Linux 0.11 的引导过程进行初步的了解； 按照下面的要求改写 0.11 的引导程序 bootsect.s 有兴趣同学可以做做进入保护模式前的设置程序 setup.s。
改写 bootsect.s 主要完成如下功能：
bootsect.s 能在屏幕上打印一段提示信息“XXX is booting…”，其中 XXX 是你给自己的操作系统起的名字，例如 LZJos、Sunix 等（可以上论坛上秀秀谁的 OS 名字最帅，也可以显示一个特色 logo，以表示自己操作系统的与众不同。）
改写 setup.s 主要完成如下功能：
bootsect.s 能完成 setup.s 的载入，并跳转到 setup.s 开始地址执行。而 setup.s 向屏幕输出一行”Now we are in SETUP”。 setup.s 能获取至少一个基本的硬件参数（如内存参数、显卡参数、硬盘参数等），将其存放在内存的特定地址，并输出到屏幕上。 setup.s 不再加载 Linux 内核，保持上述信息显示在屏幕上即可。
实验步骤
修改bootsect.s文件
entry _start
_start:
!使用 0x10 号中断读取光标位置
mov ah,#0x03
xor bh,bh
int 0x10
!显示字符串 “Hello OS world, my name is JJT”
!cx 为要显示字符串的长度（除字符串外还有3个换行+1个回车）
mov cx,#36
mov bx,#0x0007
! es:bp 为显示字符串的地址
mov bp,#msg1
mov ax,#0x07c0
mov es,ax
mov ax,#0x1301
int 0x10
!设置一个无限循环
inf_loop:
jmp inf_loop
!设置显示字符串
msg1:
!回车+换行
.byte 13,10
.ascii "Hello OS world, my name is JJT"
!两对 “回车+换行”
.byte 13,10,13,10
!boot_flag 必须在最后两个字节
.org 510
!设置引导扇区标记 0xAA55（必须设置，否则无法成功引导）
boot_flag:
.word 0xAA55

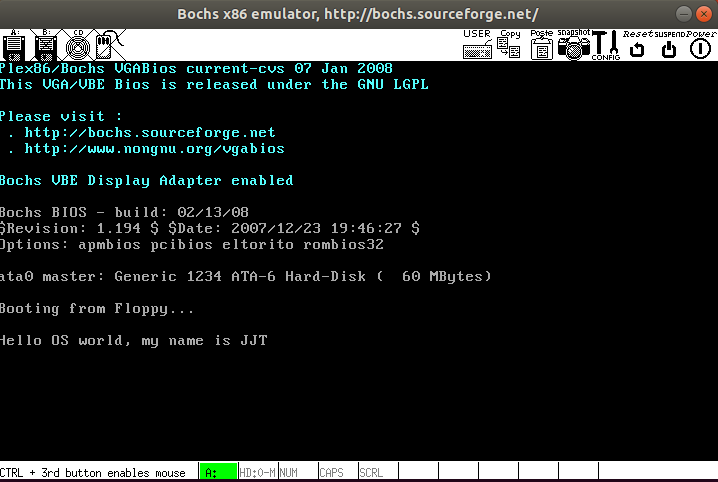

设置开机引导字符
#汇编 bootsect.s 为 16 位目标文件 bootsect.o
as86 -0 -a -o bootsect.o bootsect.s
#将目标文件 bootsect.o 链接成可执行文件 bootsect，这是引导扇区的最终可执行镜像
ld86 -0 -s -o bootsect bootsect.o
#将 bootsect 文件的一部分（跳过前 32 字节）复制到 Image 文件，创建一个最终可用的引导扇区镜像。
dd bs=1 if=bootsect of=Image skip=32
cp ./Image ../Image
../../run
修改bootsect.s文件
SETUPLEN = 2 ! 要读取的扇区数
SETUPSEG = 0x07e0 ! setup 读入内存后的起始地址，这里 bootsect 没有将自己挪动到 0x90000 处，所以setup=0x07e00
entry _start
_start:
mov ah, #0x03 ! 第 0x10 号中断例程中的 0x03 号子程序，功能为获取光标位置
xor bh, bh
int 0x10
mov cx, #23 ! 显示字符串的长度
mov bx, #0x0002 ! bh=第 0 页，bl=文字颜色属性 2
mov bp, #msg1
mov ax, #0x07c0
mov es, ax ! es:bp 是将要显示的字符串的地址
mov ax, #0x1301 ! ah=13h 写字符串，al=01 移动光标
int 0x10
load_setup:
mov dx, #0x0000 ! dh=磁头号或面号 dl=驱动器号，软驱从0开始，硬盘从80h开始
mov cx, #0x0002 ! ch=磁道号 cl=扇区号
mov bx, #0x0200 ! es:bx 指向接收从扇区读入数据的内存区
mov ax, #0x0200 + SETUPLEN ! ah=int 13h 的功能号(2 表示读扇区) al=读取的扇区数
int 0x13 ! int 13h 是 BIOS 提供的访问磁盘的中断例程
jnc ok_load_setup ! 读入成功则跳转
mov dx, #0x0000
mov ax, #0x0000 ! 软驱、硬盘有问题时，会复位软驱
int 0x13
jmp load_setup ! 重新循环，再次尝试读取
ok_load_setup:
jmpi 0, SETUPSEG ! 段间跳转指令 ip=0, cs=SETUPSEG
msg1: ! len = 3换行 + 3回车 + 字符串长度
.byte 13, 10 ! 换行 + 回车
.ascii "JJT is booting..."
.byte 13, 10, 13, 10
.org 510
boot_flag:
.word 0xAA55 ! 设置引导扇区标记 0xAA55
修改setup.s
INITSEG = 0x9000 ! setup.s 将获得的硬件参数放在内存的 0x90000 处
entry _start
_start:
! 显示字符串 "Now we are in SETUP"
mov ah, #0x03 ! 第 0x10 号中断例程中的 0x03 号子程序，功能为获取光标位置
xor bh, bh
int 0x10
mov cx, #25 ! 显示字符串的长度
mov bx, #0x0002 ! bh=第 0 页，bl=文字颜色属性 2
mov bp, #msg2
mov ax, cs
mov es, ax ! es:bp 是将要显示的字符串的地址
mov ax, #0x1301 ! ah=13h 写字符串，al=01 移动光标
int 0x10
! 获取基本硬件参数
mov ax, #INITSEG
mov ds, ax ! 设置 ds = 0x9000
! 读取光标的位置并写入 0x90000 处
mov ah, #0x03 ! 读入光标位置
xor bh, bh
int 0x10
mov [0], dx ! 将获取的光标位置写入 ds:[0]=0x90000 处
! 读取内存大小并写入内存中
mov ah, #0x88
int 0x15
mov [2], ax ! 将内存大小写入 ds:[2]=0x90002 处
! 从 0x41 处拷贝 16 个字节（磁盘参数表）
! 在 PC 机中 BIOS 设定的中断向量表中 int 0x41 的中断向量位置(4*0x41 = 0x0000:0x0104)存放的并不是中断程序的地址，而是第一个硬盘的基本参数表。
mov ax, #0x0000
mov ds, ax
lds si, [4 * 0x41]
mov ax, #INITSEG
mov es, ax
mov di, #0x0004
mov cx, #0x10 ! 重复 16 次，因为每个硬盘参数表有 16 个字节大小。
rep
movsb
! 准备打印参数
mov ax, cs
mov es, ax
mov ax, #INITSEG
mov ds, ax
mov ss, ax
mov sp, #0xFF00
! 打印光标的位置
mov ah, #0x03
xor bh, bh
int 0x10
mov cx, #18
mov bx, #0x0002
mov bp, #msg_cursor
mov ax, #0x1301
int 0x10
mov dx, [0]
call print_hex ! 调用 print_hex 显示信息
! 打印内存大小
mov ah, #0x03
xor bh, bh
int 0x10
mov cx, #14
mov bx, #0x0002
mov bp, #msg_memory
mov ax, #0x1301
int 0x10
mov dx, [2]
call print_hex ! 调用 print_hex 显示信息
! 添加内存单位 KB
mov ah, #0x03
xor bh, bh
int 0x10
mov cx, #2
mov bx, #0x0002
mov bp, #msg_kb
mov ax, #0x1301
int 0x10
! 打印柱面数
mov ah, #0x03
xor bh, bh
int 0x10
mov cx, #7
mov bx, #0x0002
mov bp, #msg_cyles
mov ax, #0x1301
int 0x10
mov dx, [0x4 + 0x0]
call print_hex ! 调用 print_hex 显示信息
! 打印磁头数
mov ah, #0x03
xor bh, bh
int 0x10
mov cx, #8
mov bx, #0x0002
mov bp, #msg_heads
mov ax, #0x1301
int 0x10
mov dx, [0x4 + 0x2]
call print_hex ! 调用 print_hex 显示信息
! 打印扇区
mov ah, #0x03
xor bh, bh
int 0x10
mov cx, #10
mov bx, #0x0002
mov bp, #msg_sectors
mov ax, #0x1301
int 0x10
mov dx, [0x4 + 0x0e]
call print_hex ! 调用 print_hex 显示信息
call print_nl ! 打印换行回车
inf_loop:
jmp inf_loop ! 设置一个无限循环
! 以 16 进制方式打印栈顶的 16 位数
print_hex:
mov cx, #4 ! 循环的次数，一个 dx 寄存器有 16 位，每 4 位显示一个 ASCII 字符，因此需要循环 4 次
print_digit:
rol dx, #4 ! 循环左移，将 dx 的高 4 位移到低 4 位处
mov ax, #0xe0f ! ah=0x0e为int 0x10的子程序0x0e（显示一个字符串） al=要显示字符的 ASCII 码
and al, dl ! 取 dl 的低 4 位，通过与运算放入 al 中
add al, #0x30 ! 数字 + 0x30 == 对应的 ASCII 码
cmp al, #0x3a ! 比较指令，仅对标志寄存器位有影响
jl outp ! jl 小于跳转
add al, #0x07 ! a~f 是 字符 + 0x37 == 对应的 ASCII 码
outp:
mov bx, #0x0002
int 0x10
loop print_digit
ret
print_nl:
mov ax, #0xe0d
int 0x10 ! 打印回车
mov al, #0xa
int 0x10 ! 打印换行
ret
! 提示信息
msg2: ! len = 3换行 + 3回车 + 字符串长度
.byte 13, 10 ! 换行 + 回车
.ascii "Now we are in SETUP"
.byte 13, 10, 13, 10
msg_cursor:
.byte 13, 10
.ascii "Cursor position:"
msg_memory:
.byte 13,10
.ascii "Memory Size:"
msg_kb:
.ascii "KB"
msg_cyles:
.byte 13,10
.ascii "Cyls:"
msg_heads:
.byte 13,10
.ascii "Heads:"
msg_sectors:
.byte 13,10
.ascii "Sectors:"
.org 510
boot_flag:
.word 0xAA55
为tools/build.c添加一些注释
die("Write call failed");
i += c;
}
// if ((id=open(argv[3],O_RDONLY,0))<0)
// die("Unable to open 'system'");
// if (read(id,buf,GCC_HEADER) != GCC_HEADER)
// die("Unable to read header of 'system'");
// if (((long *) buf)[5] != 0)
// die("Non-GCC header of 'system'");
// for (i=0 ; (c=read(id,buf,sizeof buf))>0 ; i+=c )
// if (write(1,buf,c)!=c)
// die("Write call failed");
// close(id);
// fprintf(stderr,"System is %d bytes.\n",i);
// if (i > SYS_SIZE*16)
// die("System is too big");
return(0);
}

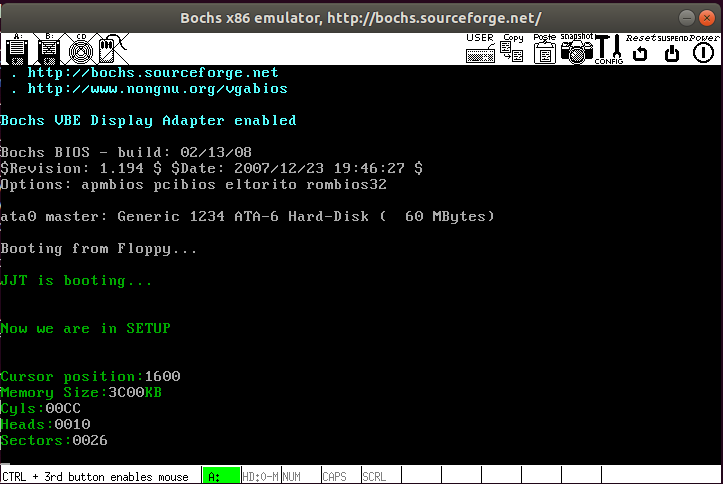

cd path/oslab/linux-0.11
make BootImage
#确保出现sync
../run
ps: 实验完成后请恢复初始化，不然下个实验会受影响
# 删除原来的文件
cd path/oslab
sudo rm -rf ./*
# 重新解压确保代码初始化
tar -zxvf hit-oslab-linux-20110823.tar.gz
作于2024年09月08日
